Turnhalle Erasmus-Grasser-Gymnsium
Generalsanierung der Turnhalle
Bauherr: Landeshauptstadt München, Baureferat-Hochbau
Standort: München Sendling-Westpark
Charakteristik: Generalsanierung der Turnhalle
Leistungen: Bestandsuntersuchungen- und beurteilung, Variantenstudien, Sanierung der Bestandsbauteile, Tragwerksplanung, ingenieurstechnische Kontrolle, Nachweis der Feuerwiderstandsdauer der tragenden Bauteile
Status: in Betrieb genommen
Projektbeschreibung
Im Auftrag der Landeshauptstadt München wurde die bestehende Turnhalle umfassend generalsaniert und an die aktuellen technischen, konstruktiven sowie brandschutztechnischen Anforderungen angepasst. Der Schwerpunkt des Projekts lag auf der Erneuerung der Dachkonstruktion, der Instandsetzung der tragenden Bestandsstruktur sowie der nachhaltigen Weiterentwicklung des Gebäudes.
Zu Beginn der Maßnahme wurden umfangreiche Bestandsuntersuchungen und Bauwerksanalysen durchgeführt, um den Zustand der vorhandenen Tragkonstruktion zu bewerten und die Grundlagen für die weitere Planung zu schaffen. Zudem wurden die Voraussetzungen für die Integration einer Photovoltaikanlage und eines Gründachs untersucht.

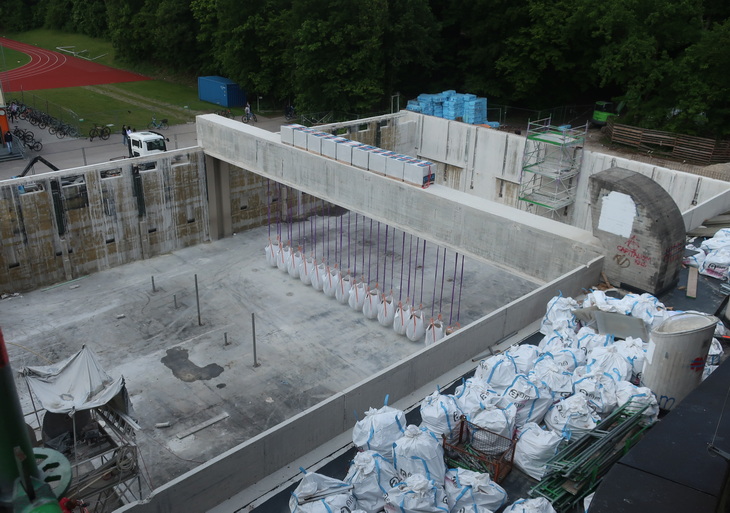

Ein wesentlicher Bestandteil der Baumaßnahme war die brandschutztechnische Ertüchtigung des Gebäudes. Gleichzeitig erfolgte die Sanierung und Verstärkung der vorhandenen Tragstruktur. Besonders anspruchsvoll war der Rückbau der bestehenden Sheddach-Fertigteilträger bei gleichzeitigem Erhalt des tragenden Spannbeton-Hauptträgers. Zur Gewährleistung der Standsicherheit während der Bauphase wurde ein spezielles Konzept zur bauzeitlichen Ballastierung entwickelt, um Stabilitätsprobleme zu vermeiden.

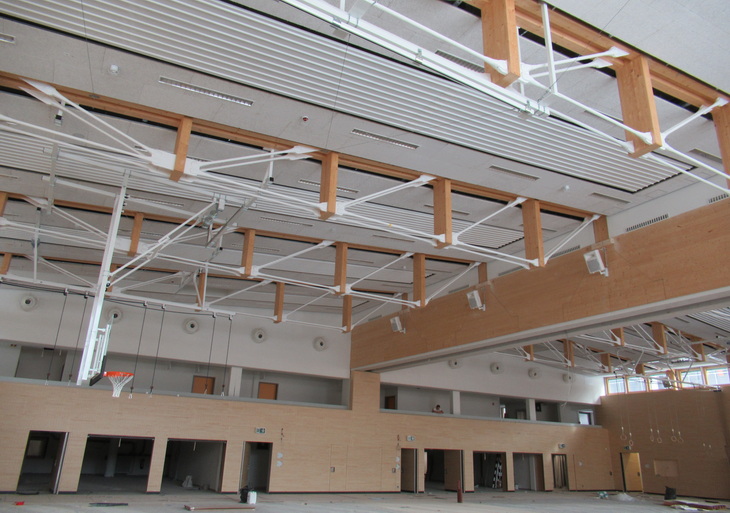

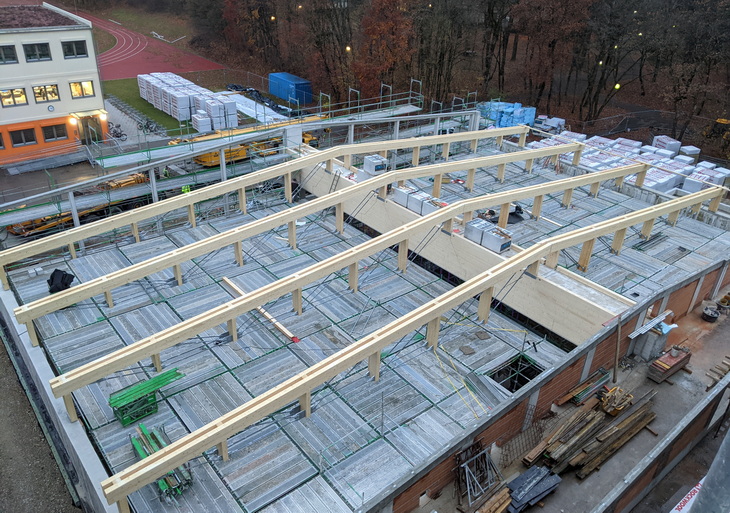

Im Zuge der Dachsanierung entstand eine neue, leistungsfähige Tragkonstruktion aus Holz und Stahl. Die neuen Fachwerkträger übernehmen als Nebenträger die Lastabtragung des Daches und wurden mit einer Dacheindeckung aus Brettsperrholz-Elementen kombiniert. Die gewählte Konstruktion verbindet einen wirtschaftlichen Materialeinsatz mit hoher Tragfähigkeit und einer nachhaltigen Bauweise.
Die m4 Ingenieure GmbH war für die Bestandsuntersuchung und -beurteilung, die Durchführung der Variantenstudien sowie für die Planung der Tragwerkssanierung verantwortlich. Darüber hinaus wurden die Leistungen der Tragwerksplanung in den Leistungsphasen 1 bis 6 erbracht sowie die ingenieurtechnische Kontrolle während der Ausführung (Leistungsphase 8) durchgeführt. Ergänzend erfolgte der Nachweis der erforderlichen Feuerwiderstandsdauer sämtlicher tragender Bauteile.
Mit der erfolgreichen Umsetzung der Maßnahme konnte die Turnhalle technisch, konstruktiv und brandschutztechnisch auf einen zukunftsfähigen Stand gebracht und gleichzeitig die vorhandene Bausubstanz nachhaltig erhalten werden.
